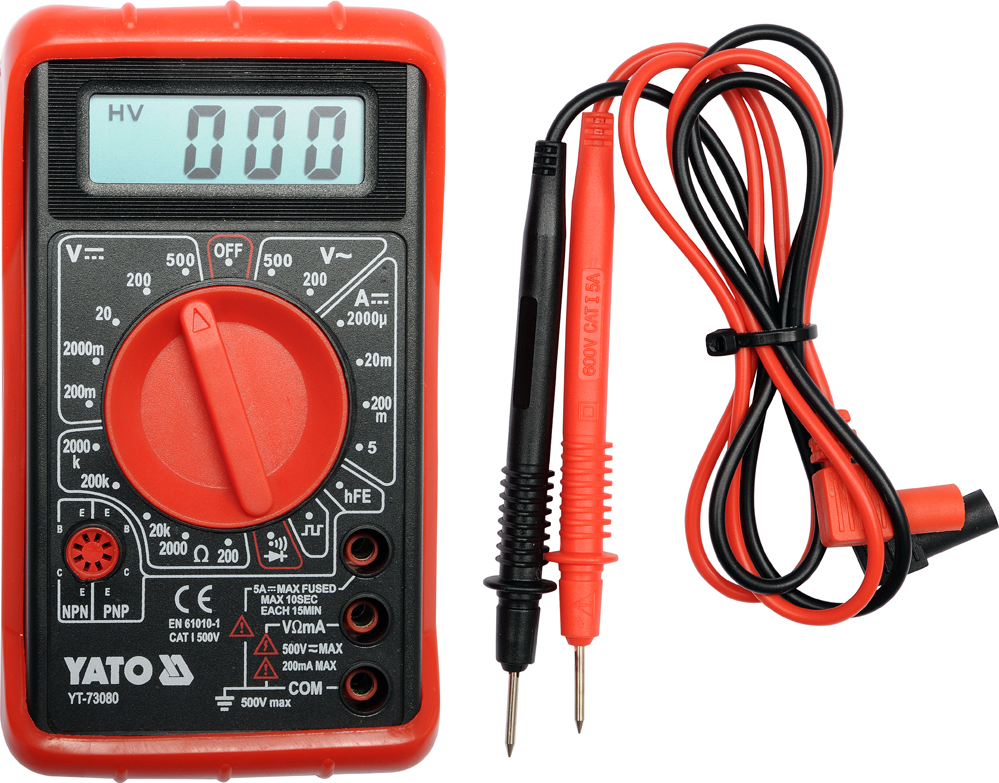

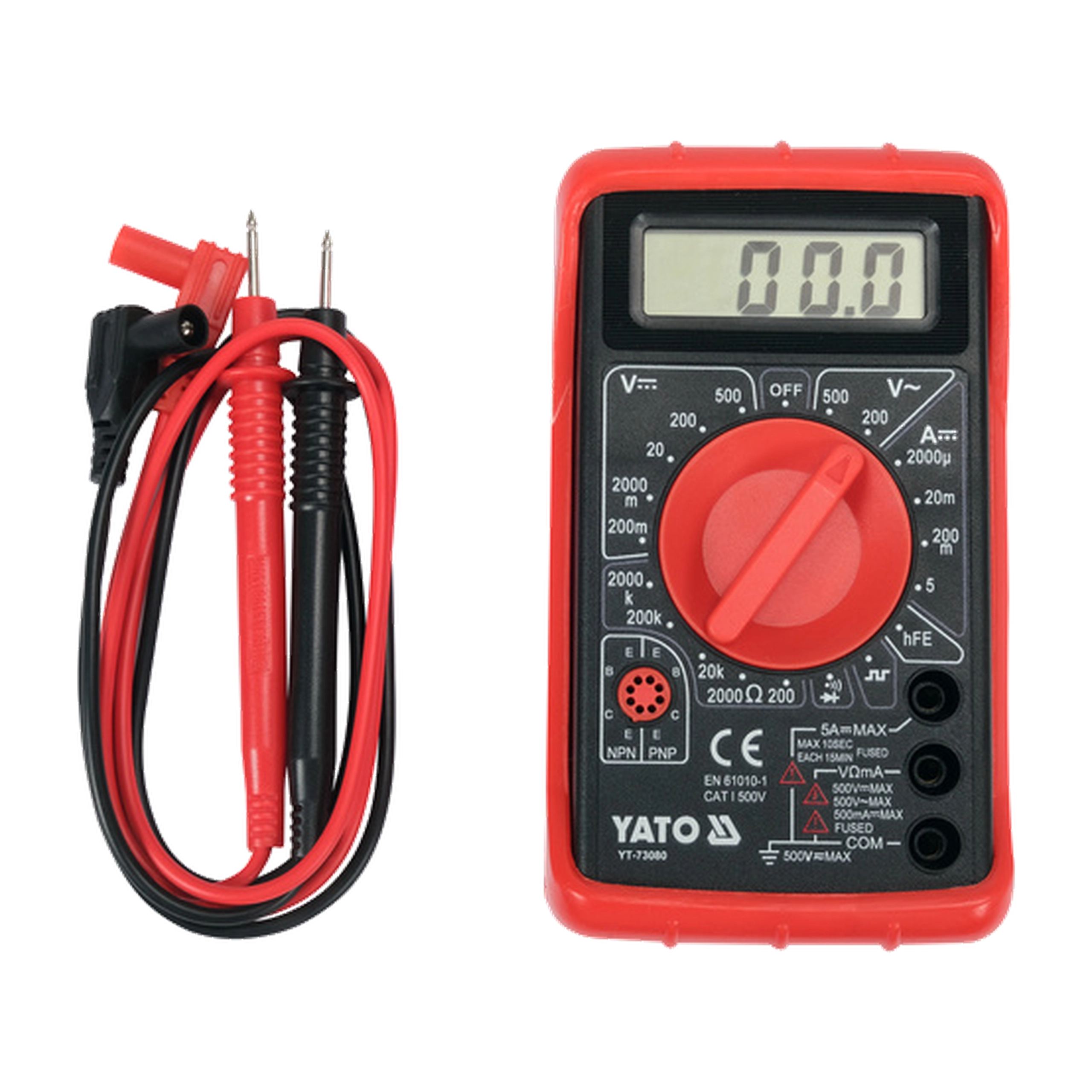

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-500 V
pomiar napięcia stałego: D.C. 0-500 V
pomiar natężenia prądu stałego: D.C. 0-5 A
pomiar rezystancji: 0-2 MΩ
test diody: IF 1 mA, UR 3 V
test ciągłości obwodu: 0-30 Ω

Dodatkowe pomiary:

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
generator przebiegu prostokątnego: 5 Vpp, 50 Hz

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1 V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 14,7 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5 Vpp o częstotliwości około 50 Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30 Ω (brak możliwości ustawienia miernika tylko na test diody)

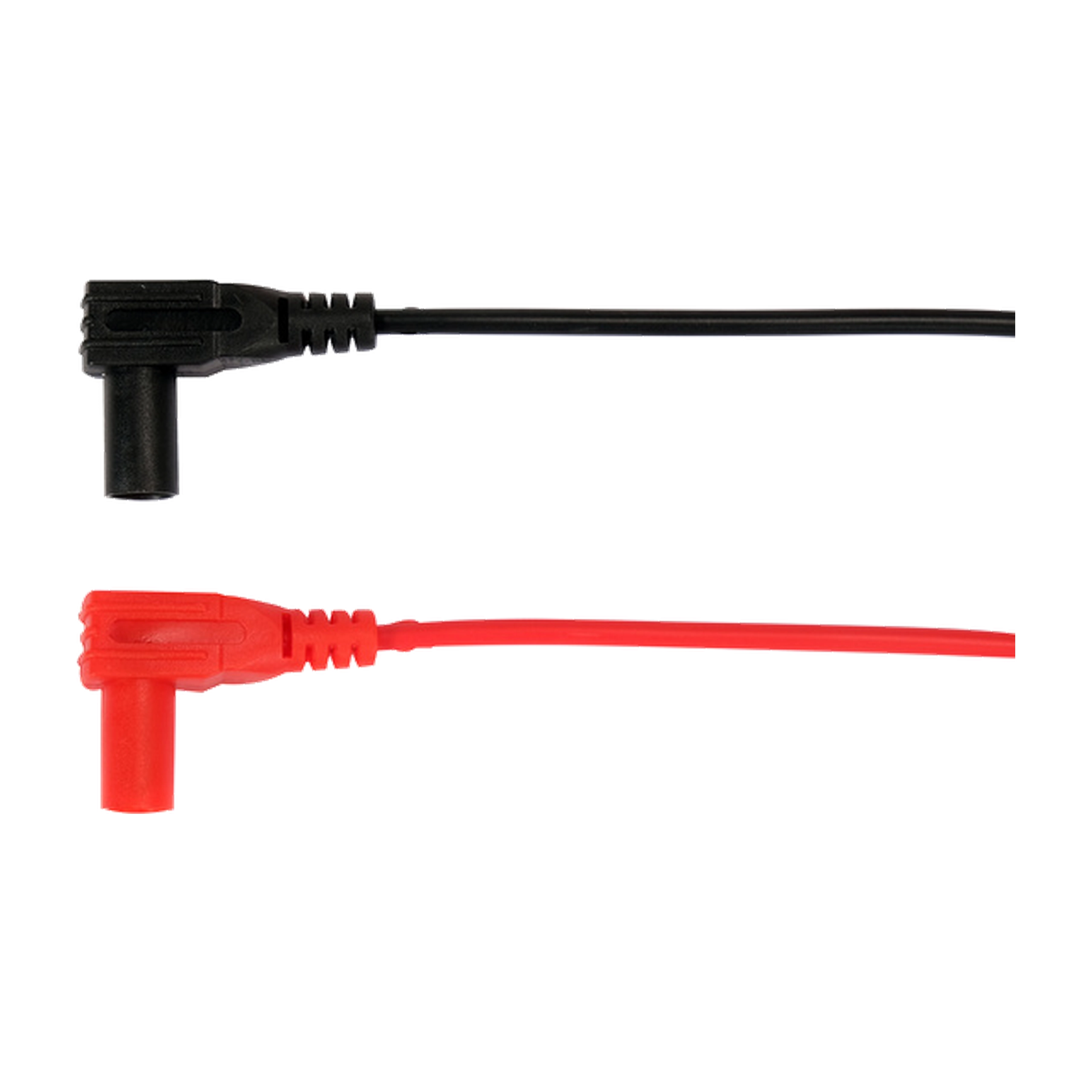

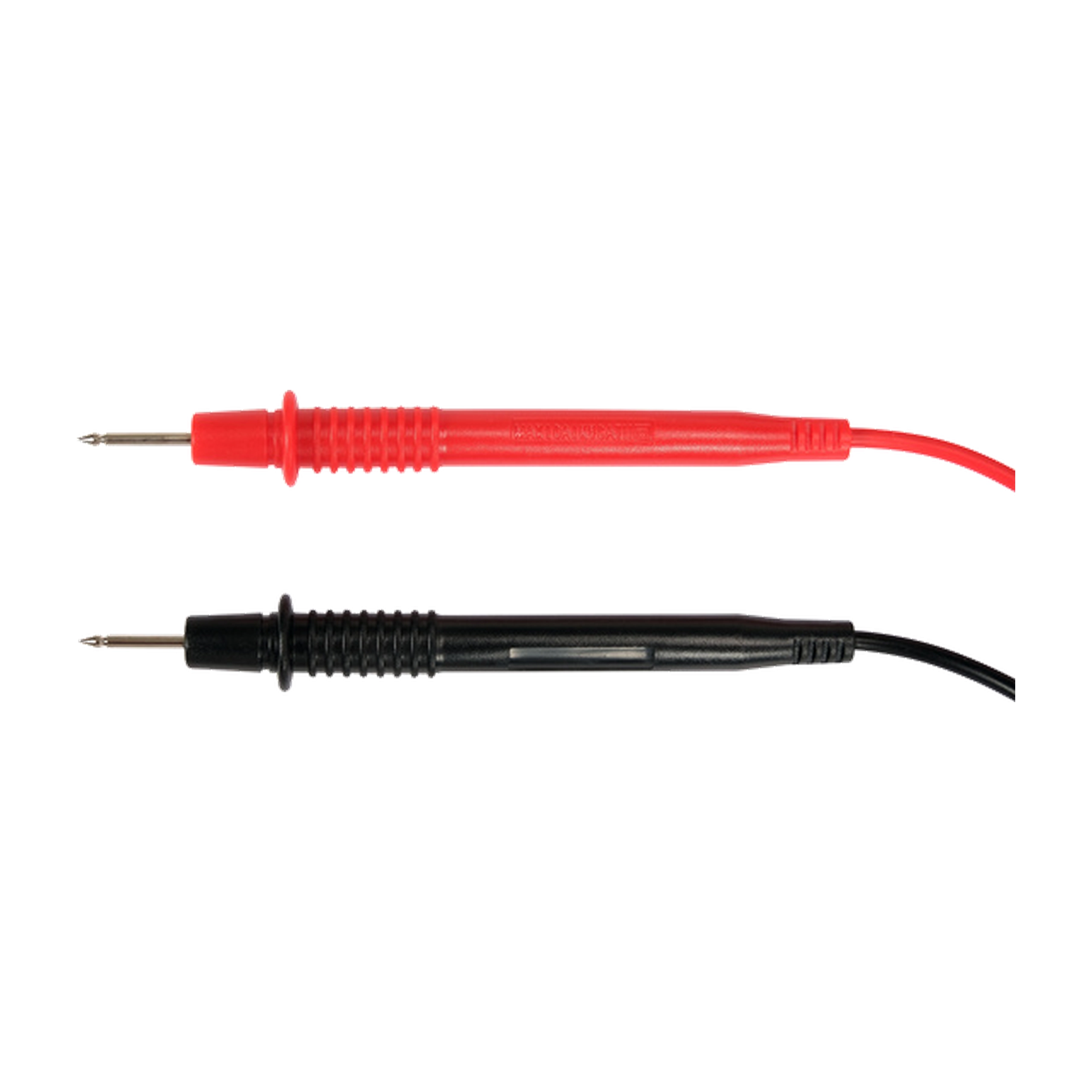

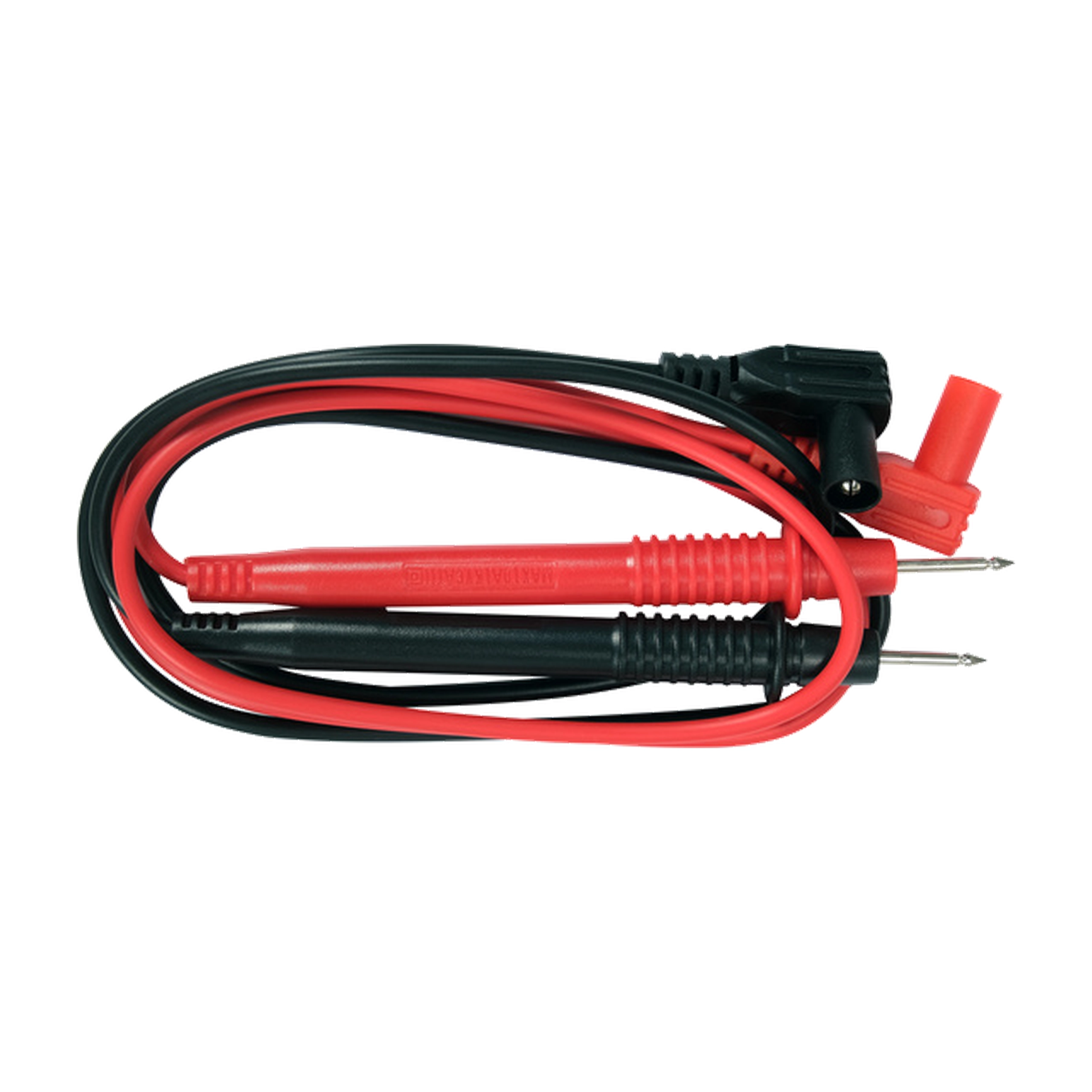

w zestawie sondy pomiarowe
konstrukcja z zabezpieczeniami przeciążeniowymi

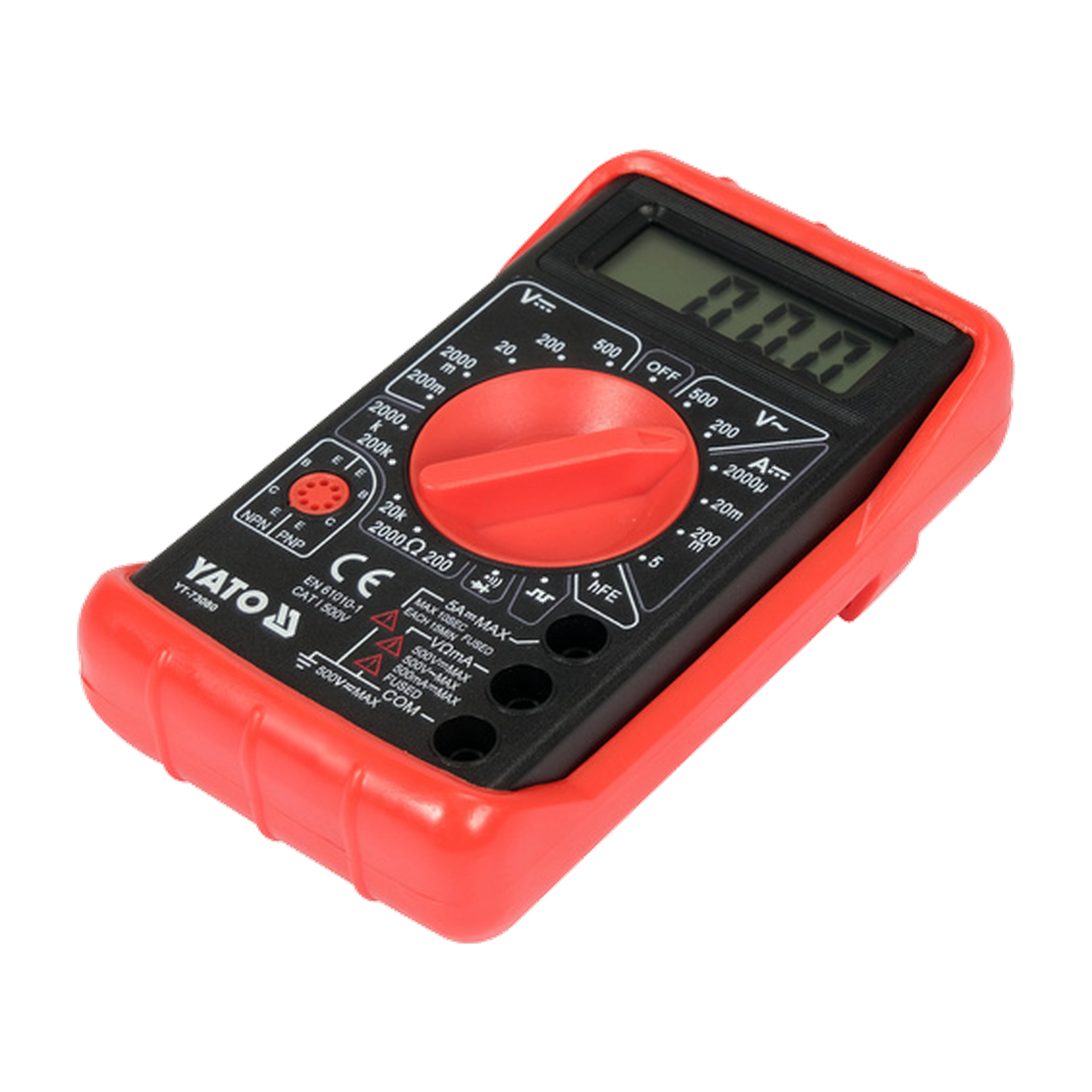

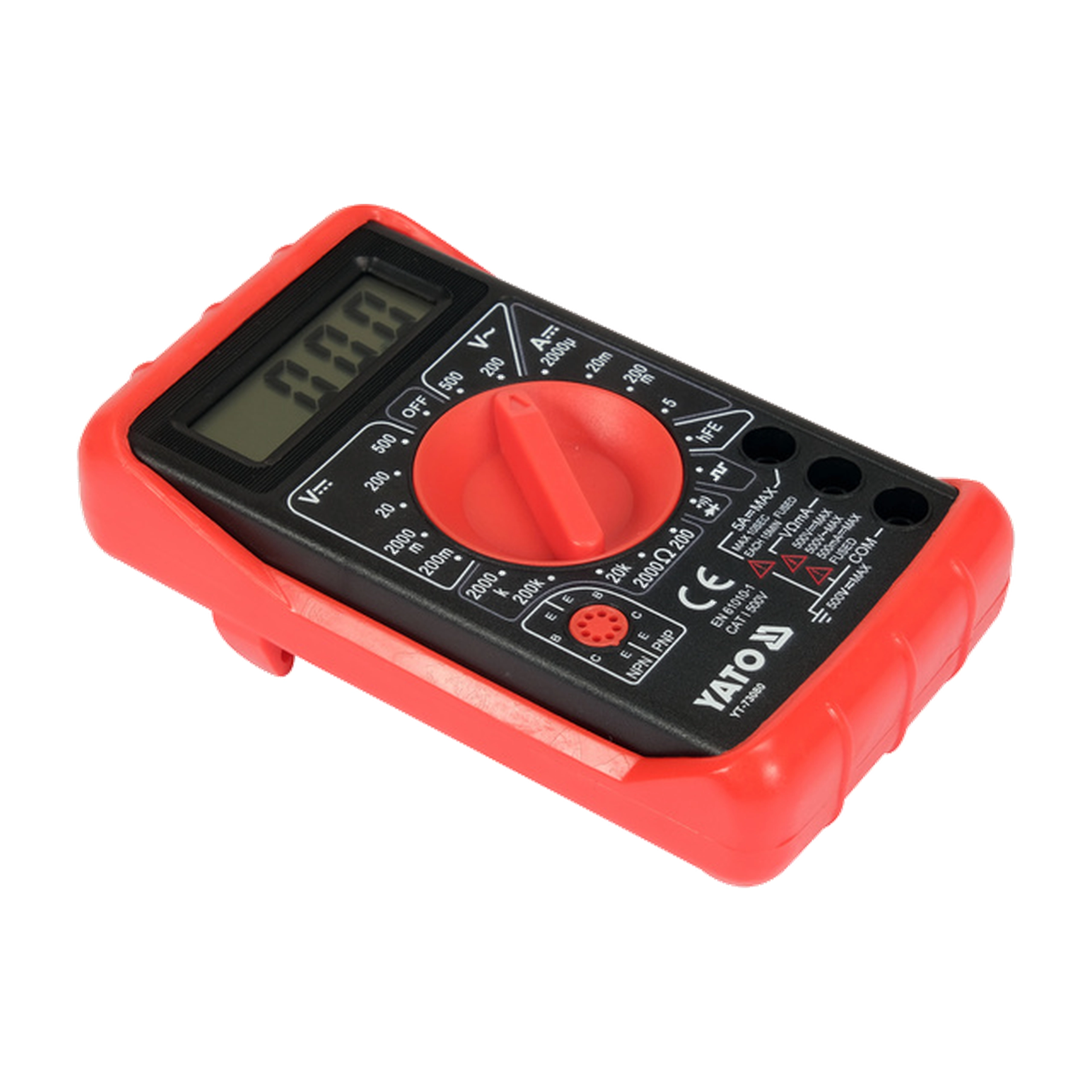

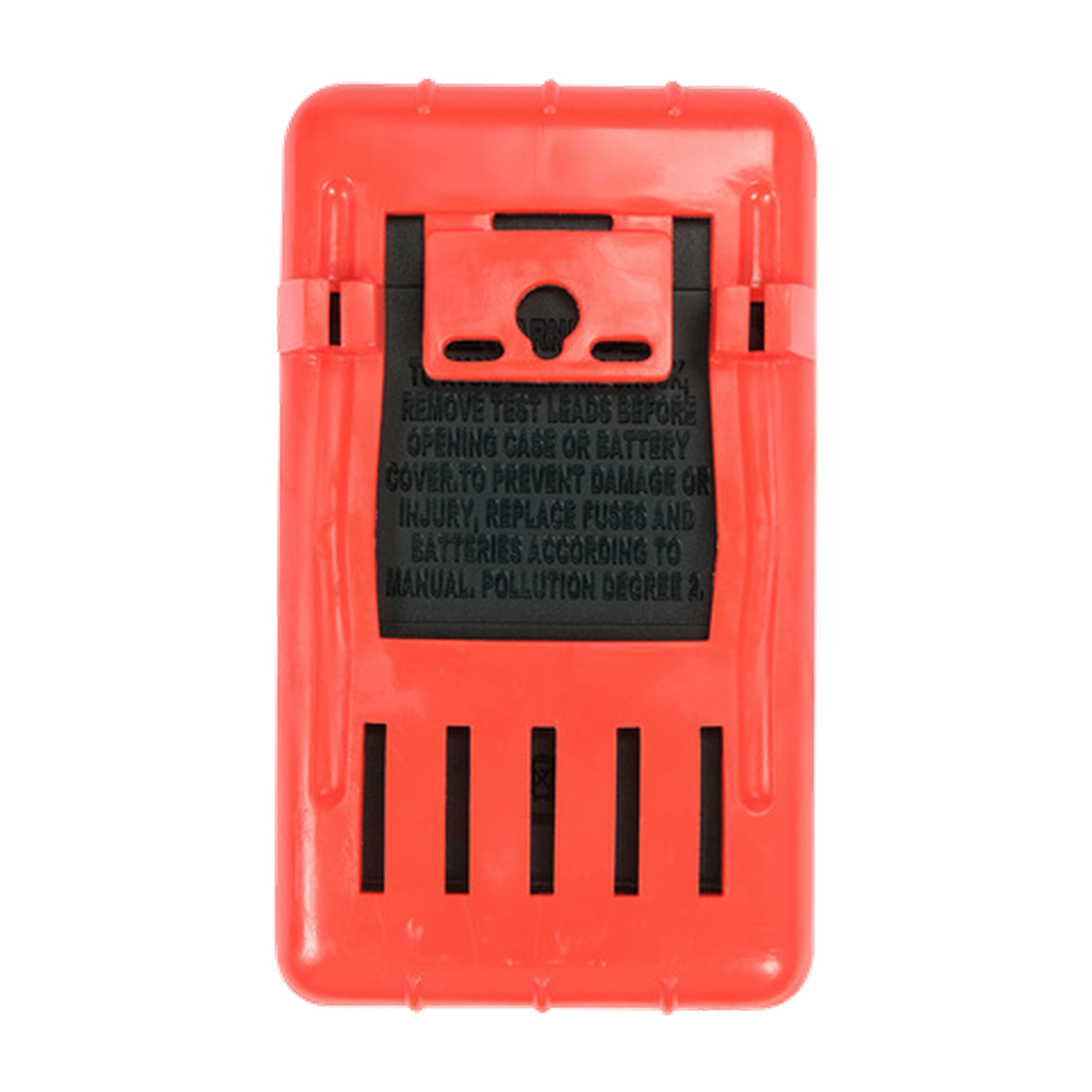

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
wskaźnik niskiego poziomu baterii
zasilanie: bateria 9 V (6F22)

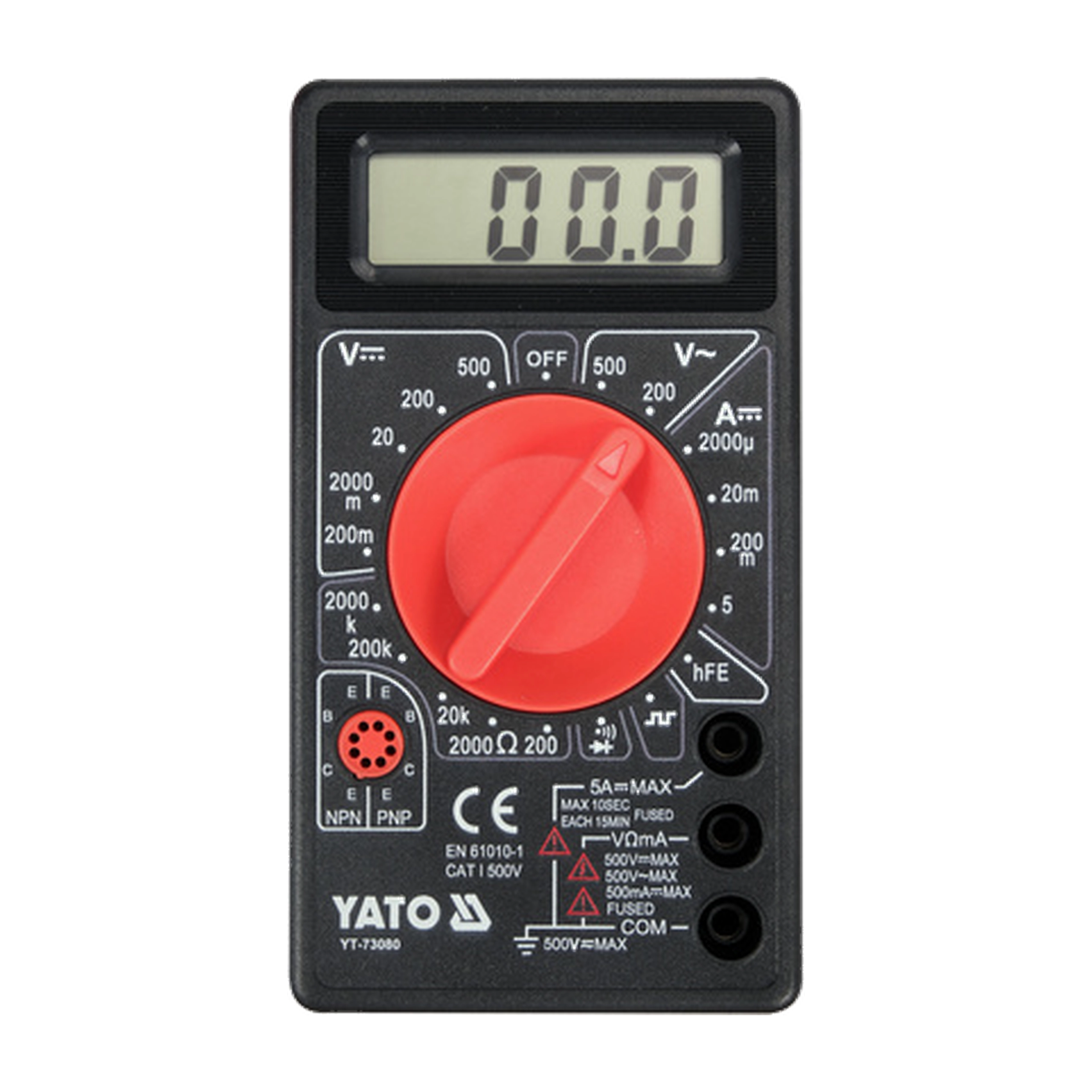

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
