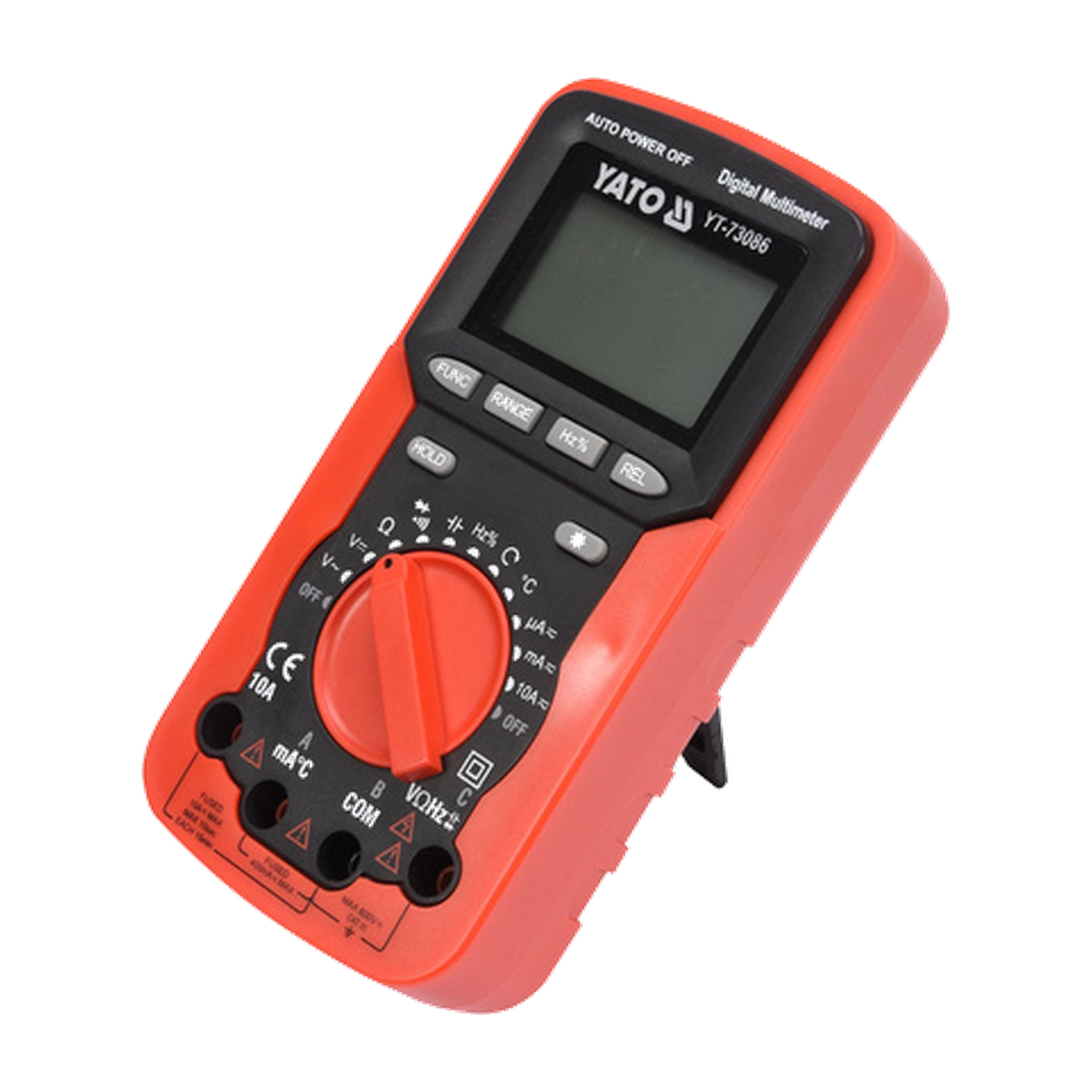

Miernik uniwersalny YT-73086 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wyróżniającą funkcją multimetru jest wykrywanie kolejności faz co umożliwia szybkie skontrolowanie poprawności podłączenia urządzenia bezpośrednio do źródła zasilania trójfazowego.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-600 V
pomiar napięcia stałego: D.C. 0-600 V
pomiar natężenia prądu przemiennego: A.C. 0-10 A
pomiar natężenia prądu stałego: D.C. 0-10 A
pomiar rezystancji: 0-40 MΩ
test diody: IF 1 mA, UR 1.5 V
test ciągłości obwodu: 0-50 Ω

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-100 μF
pomiar częstotliwości: 0-100 khz
pomiar temperatury: -20 do 1000°C
pomiar współczynnika wypełnienia: 5-95%

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73086 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0,1 V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość
obliczenia: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,85 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,34 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73086 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie multimetru. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny.
RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
FUNC - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu
REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
HZ% - przycisk w pozycji pokrętła na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia
DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 3999
podświetlenie ekranu
sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
możliwość włączenia testów diody i ciągłości obwodu osobno

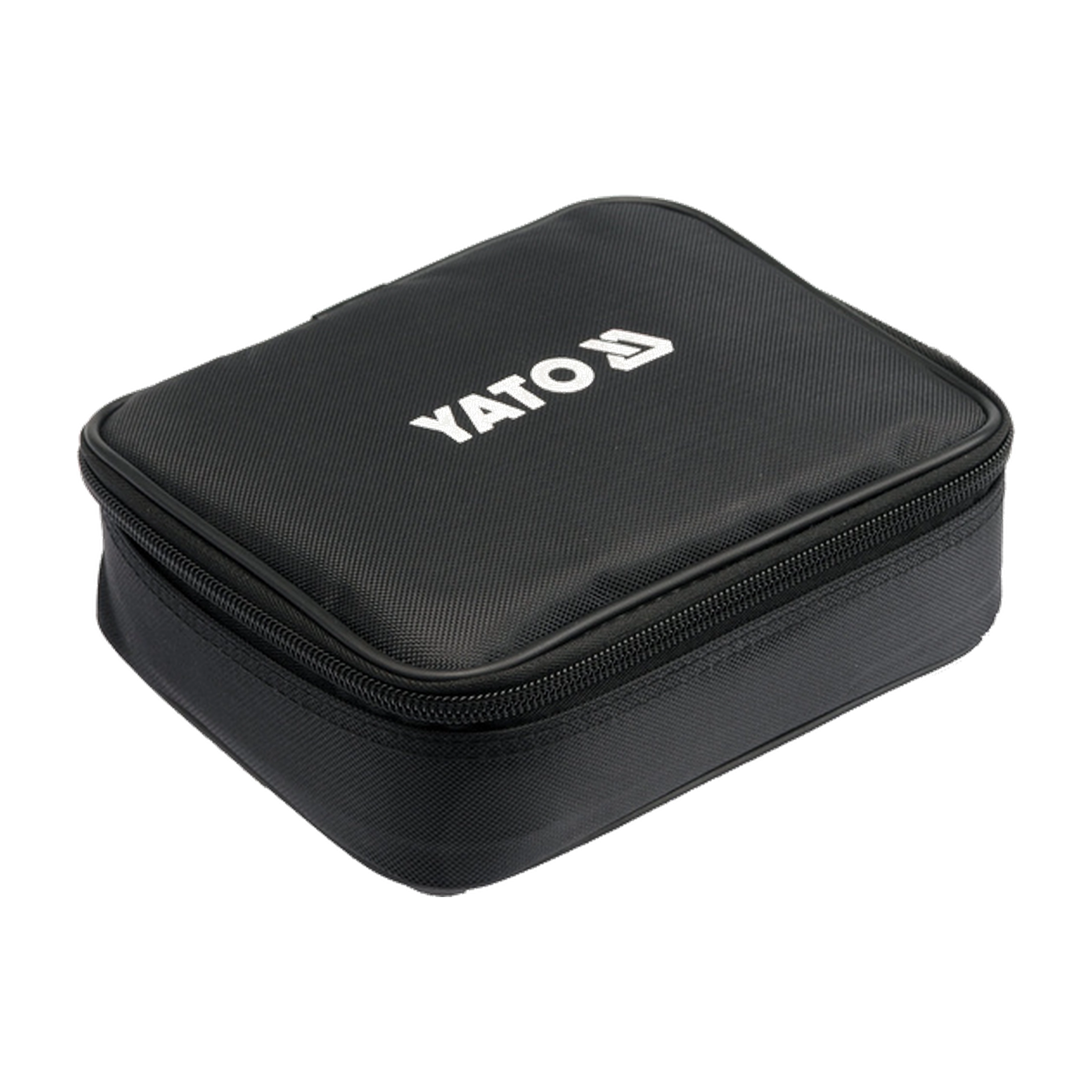

w zestawie sondy pomiarowe, sonda do pomiaru temperatury oraz pokrowiec
konstrukcja z zabezpieczeniami przeciążeniowymi
obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
automatyczne wyłączenie się miernika
wskaźnik niskiego poziomu baterii
zasilanie: bateria 9 V (6F22)



Opis wizualny:
